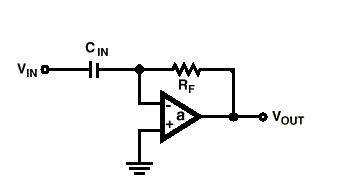

Una segunda modificación del amplificador inversor, que también aprovecha la corriente en un condensador es el diferenciador mostrado en la figura 7.
Fig. 7
En este circuito, la posición de R y C están al revés que en el integrador, estando el elemento capacitativo en la red de entrada. Luego la corriente de entrada obtenida es proporcional a la tasa de variación de la tensión de entrada:
∆VIN = (VINCIN)/∆t
De nuevo diremos que la corriente de entrada IIN, circulará por RF, por lo que IF = IIN
Y puesto que VOUT= - IF RF Sustituyendo obtenemos
VOUT = (- ∆VINRFCIN)/∆t

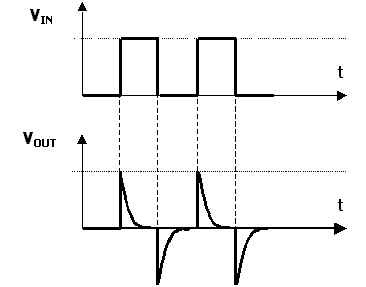

Obsérvese el siguiente diagrama de señales para este circuito
